Regeneracja elektrowrzeciona HSD ES 779L

Przezbmsserwis

Specyfikacja

  • Model: HSD ES 779L

  • Stożek mocowania narzędzia: HSK 63F

  • Prędkość obrotowa: 24 000 rpm

  • Maszyna: Centrum obróbcze 5-osiowe FANUM

Do naszego serwisu trafiło elektrowrzeciono HSD ES 779L pracujące w centrum obróbczym 5-osiowym marki FANUM. Zlecenie objęło pełen pakiet serwisowy: od szybkiego demontażu, przez regenerację, aż po ponowny montaż i analizę temperaturową. Zrealizowaliśmy usługę door to door, zapewniając klientowi maksymalną wygodę i oszczędność czasu.

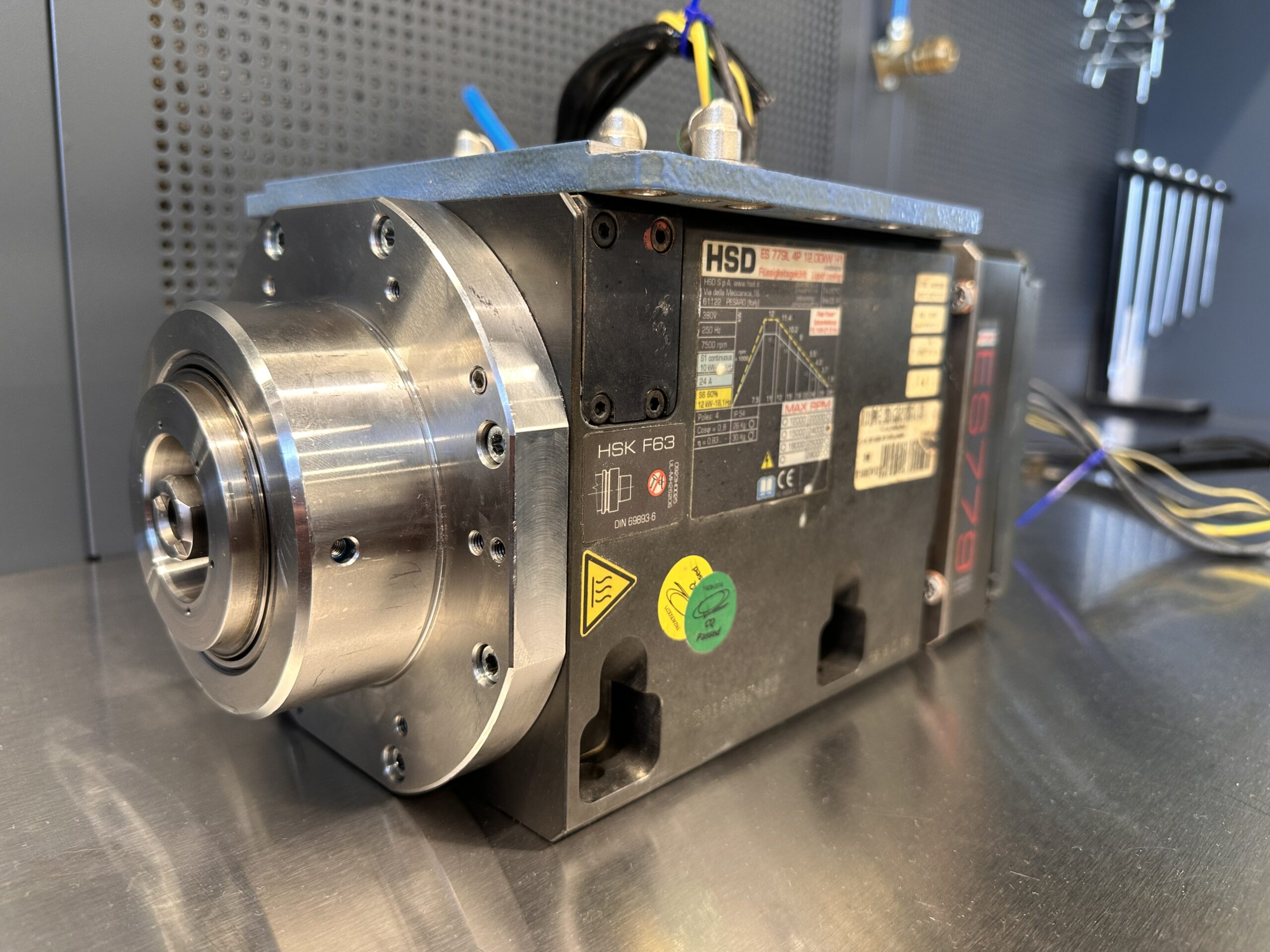

Serwis elektrowrzeciona HSD ES 779L

Ekspresowy demontaż
i darmowa analiza uszkodzeń

Już w następny dzień roboczy od zgłoszenia nasz zespół serwisowy przeprowadził demontaż wrzeciona z maszyny. W serwisie przeprowadziliśmy bezpłatną analizę techniczną, która wykazała rozległe uszkodzenia elementów wewnętrznych.

Diagnoza wykazała m.in.:

  • zużycie ceramicznych łożysk wrzecionowych,
  • wybicie stożka HSK 63F,
  • tolerancję ujemną tylnej obudowy łożyskowej oraz powierzchni montażowej wirnika,
  • brak jednego z czujników indukcyjnych do odczytu obrotów wrzeciona.

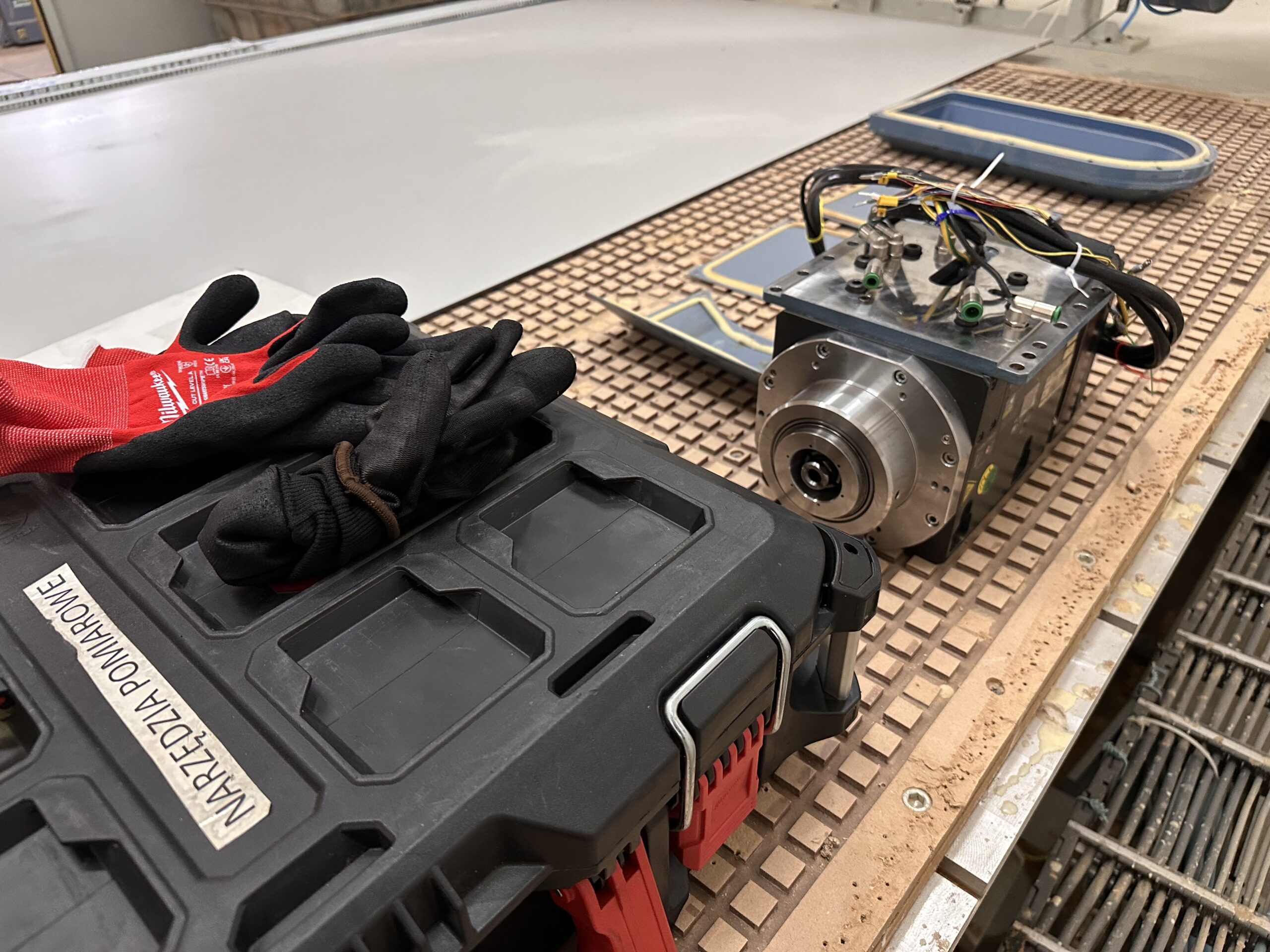

Regeneracja wrzeciona HSD ES 779L Montaż elektrowrzeciona HSD ES 779L

Etapy regeneracji elektrowrzeciona
HSD ES 779L

1. Wymiana łożysk ceramicznych
Uszkodzone łożyska zostały wymienione na łożyska ceramiczne NSK, przystosowane do pracy przy 24 000 obr./min. Zastosowano komponenty z największą możliwą kulką ceramiczną, co zapewnia najwyższą trwałość i odporność na obciążenia dynamiczne.
2. Regeneracja stożka HSK 63F
Wybity stożek został precyzyjnie przeszlifowany i przywrócony do fabrycznych tolerancji. Osiągnięto bicie 2–4 mikronów na trzpieniu kontrolnym o długości L=300 mm (pomiar na długości roboczej 270 mm).
3. Regeneracja wirnika i tylnej obudowy
Zregenerowaliśmy tylne gniazdo łożysk oraz powierzchnię osadzenia na wirniku. Przygotowano odpowiednie pasowania pod montaż nowego zestawu łożysk, eliminując wcześniejsze błędy montażowe i zużycie mechaniczne.
4. Montaż brakującego czujnika indukcyjnego
Na prośbę klienta uzupełniliśmy brakujący czujnik indukcyjny odpowiedzialny za odczyt obrotów wrzeciona. Dzięki temu wrzeciono odzyskało pełną funkcjonalność w systemie sterowania.
5. Docieranie i analiza temperaturowa
Po montażu łożysk przeprowadziliśmy docieranie wrzeciona na stanowisku testowym z analizą temperatury łożysk w czasie pracy. Upewniliśmy się, że wszystkie komponenty pracują w optymalnych warunkach.

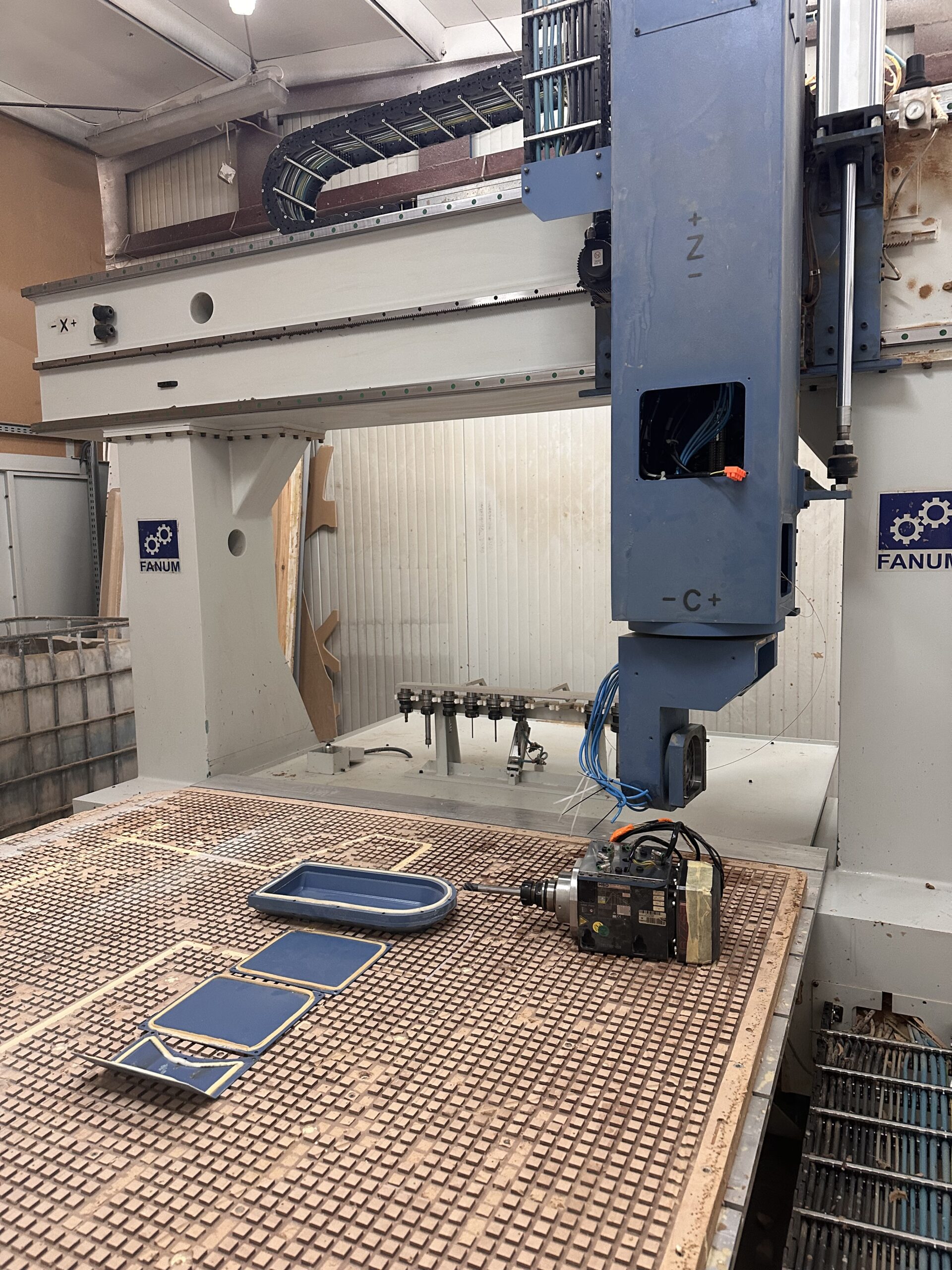

Demontaż elektrowrzeciona HSD ES 779L

Montaż
i zakończenie prac

Zregenerowane elektrowrzeciono HSD zostało dostarczone do klienta i zamontowane następnego dnia po zakończeniu wszystkich prac. Dzięki sprawnej logistyce oraz przygotowaniu urządzenia do montażu, cały proces regeneracji przebiegł szybko i skutecznie, bez przestojów w produkcji.

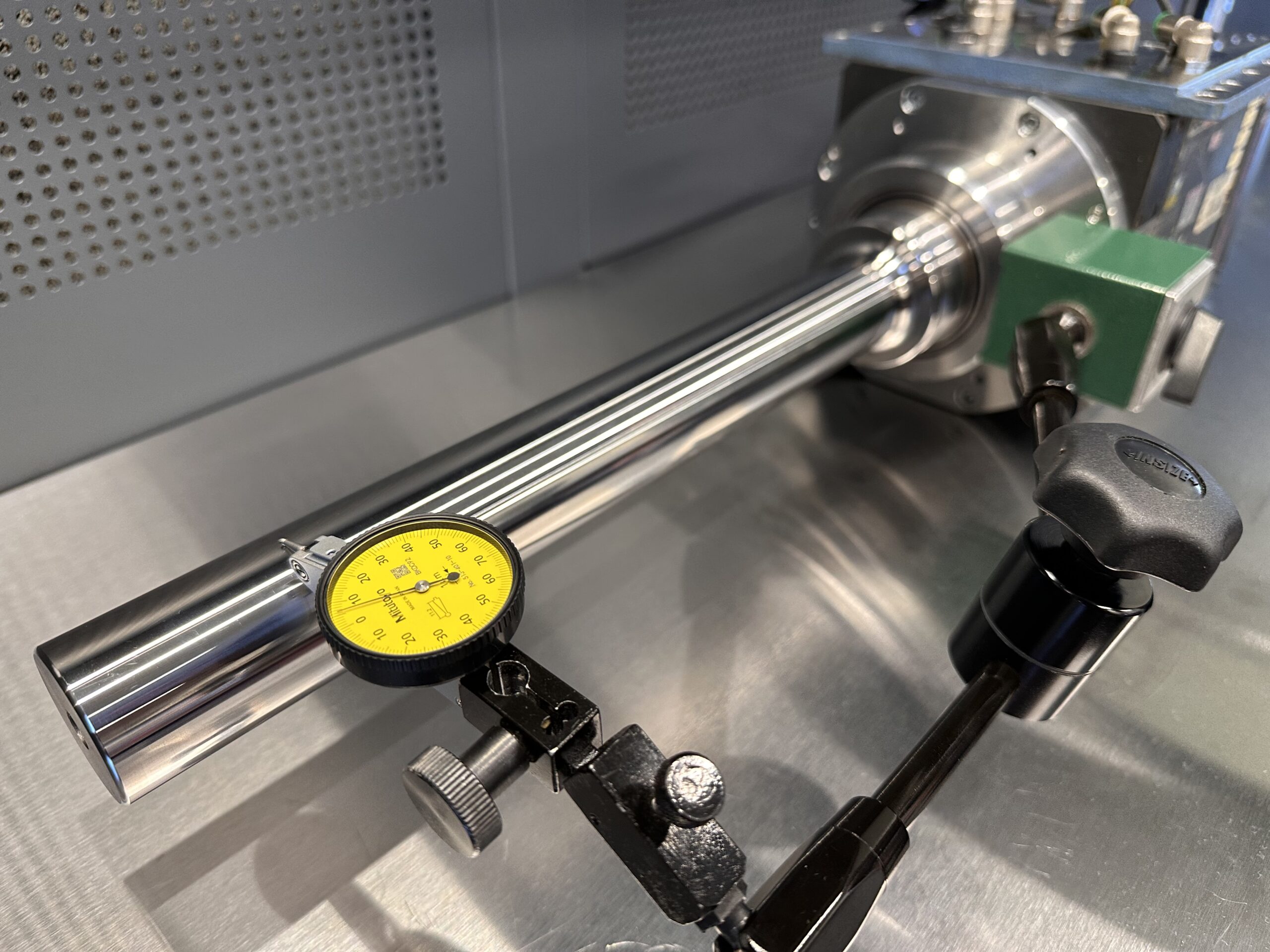

Pomiar bicia wrzeciona HSD ES 779L Naprawa elektrowrzeciona HSD ES 779L

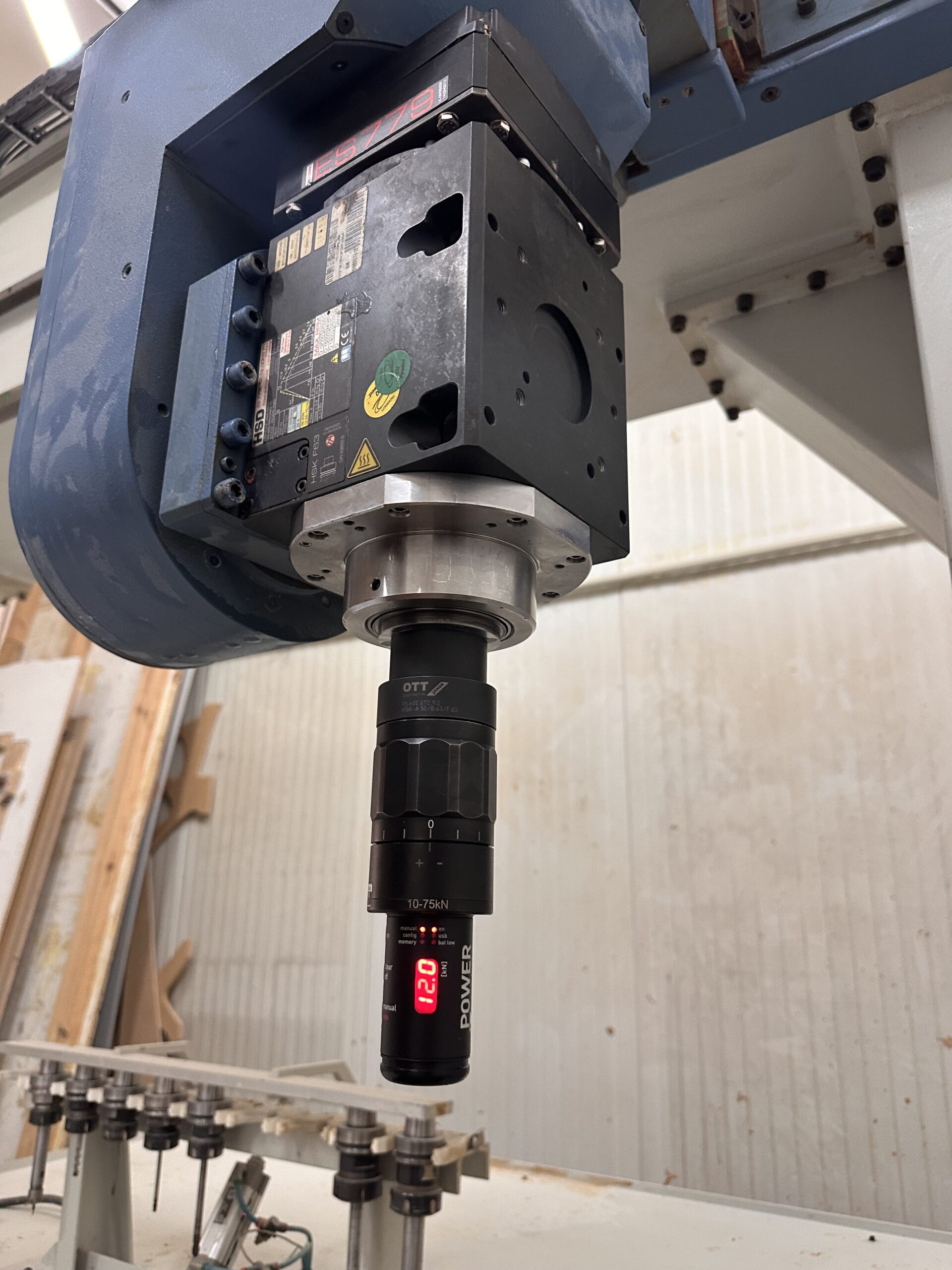

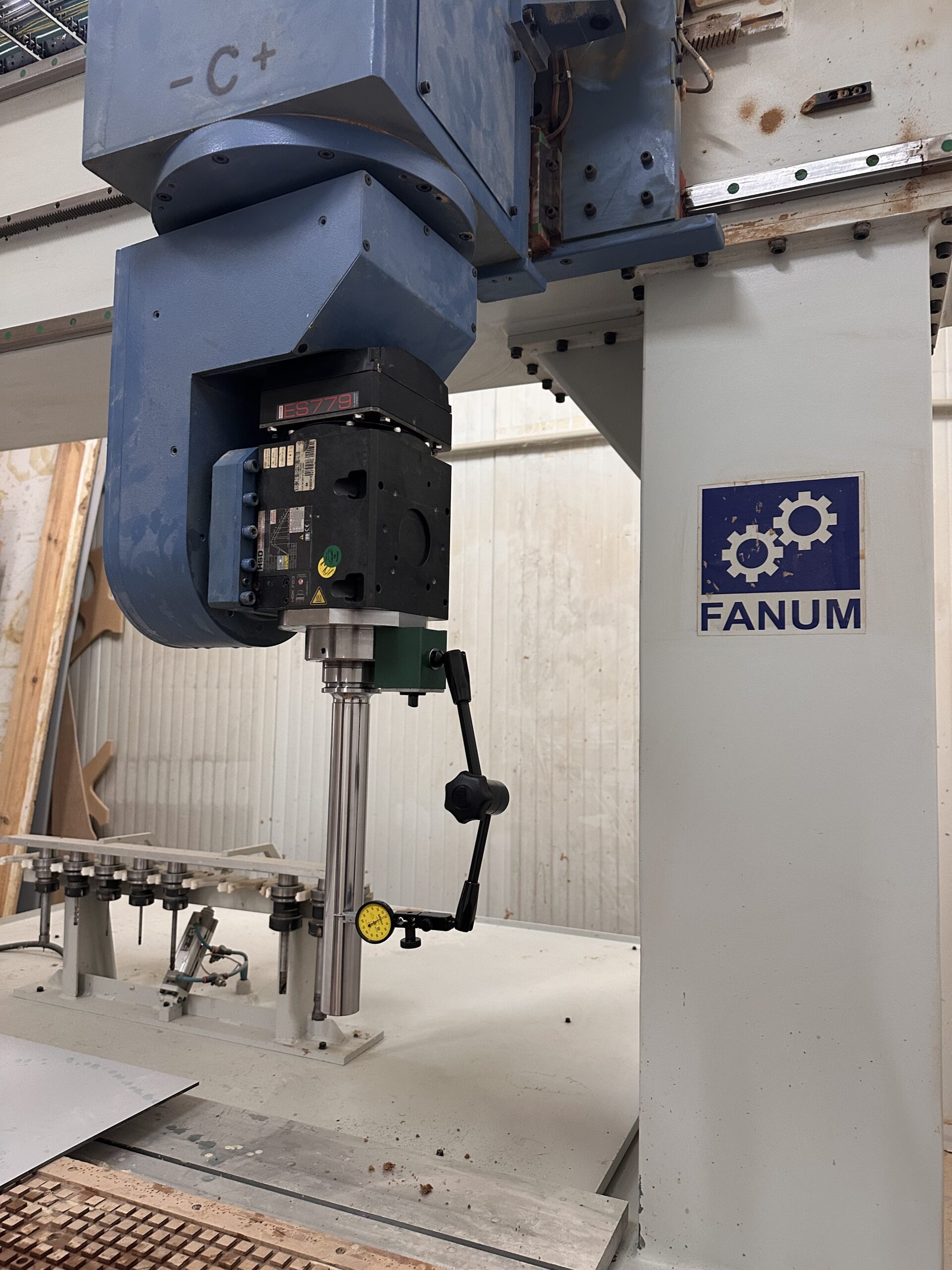

Pomiar siły zacisku narzędzia wrzeciona HSD ES 779L Pomiar bicia zamontowanego wrzeciona HSD ES 779L

Gwarancja jakości
i trwałości

Regeneracja zakończyła się pełnym sukcesem – wrzeciono odzyskało pełną sprawność, fabryczną precyzję i jest gotowe do dalszej pracy w warunkach przemysłowych.

Jak zawsze, całość została udokumentowana i objęta pełną gwarancją serwisową. Skontaktuj się z nami – BMS SERWIS WRZECION CNC – jeśli Twoje elektrowrzeciono HSD potrzebuje fachowej pomocy!
