Naprawa dwóch elektrowrzecion GIORDANO COLOMBO – regeneracja gwintów, wymiana łożysk i wyważanie w klasie 0.4G

Do naszego serwisu trafiły dwa elektrowrzeciona renomowanej włoskiej marki GIORDANO COLOMBO, wyposażone w gwinty ER32 i przystosowane do ręcznej wymiany narzędzi. Oba wrzeciona wykazywały podobne objawy – hałas podczas pracy, wyczuwalne drgania oraz nadmierne nagrzewanie się obudowy. Prędkość nominalna tych jednostek to 18 000 obr/min, a precyzyjna praca była kluczowa w procesach obróbczych, jakie realizowano z ich użyciem.

Po wstępnej diagnostyce stwierdzono zużycie łożysk precyzyjnych, niewyważenie układu rotora oraz uszkodzenia gwintów w stożkach ER32. Podjęliśmy się kompleksowej regeneracji obu jednostek w tym samym czasie – z zachowaniem identycznych procedur, parametrów i standardów jakości.

  • Producent: GIORDANO COLOMBO

  • Gwint: ER32

  • Prędkość obrotowa: 18 000 obr/min

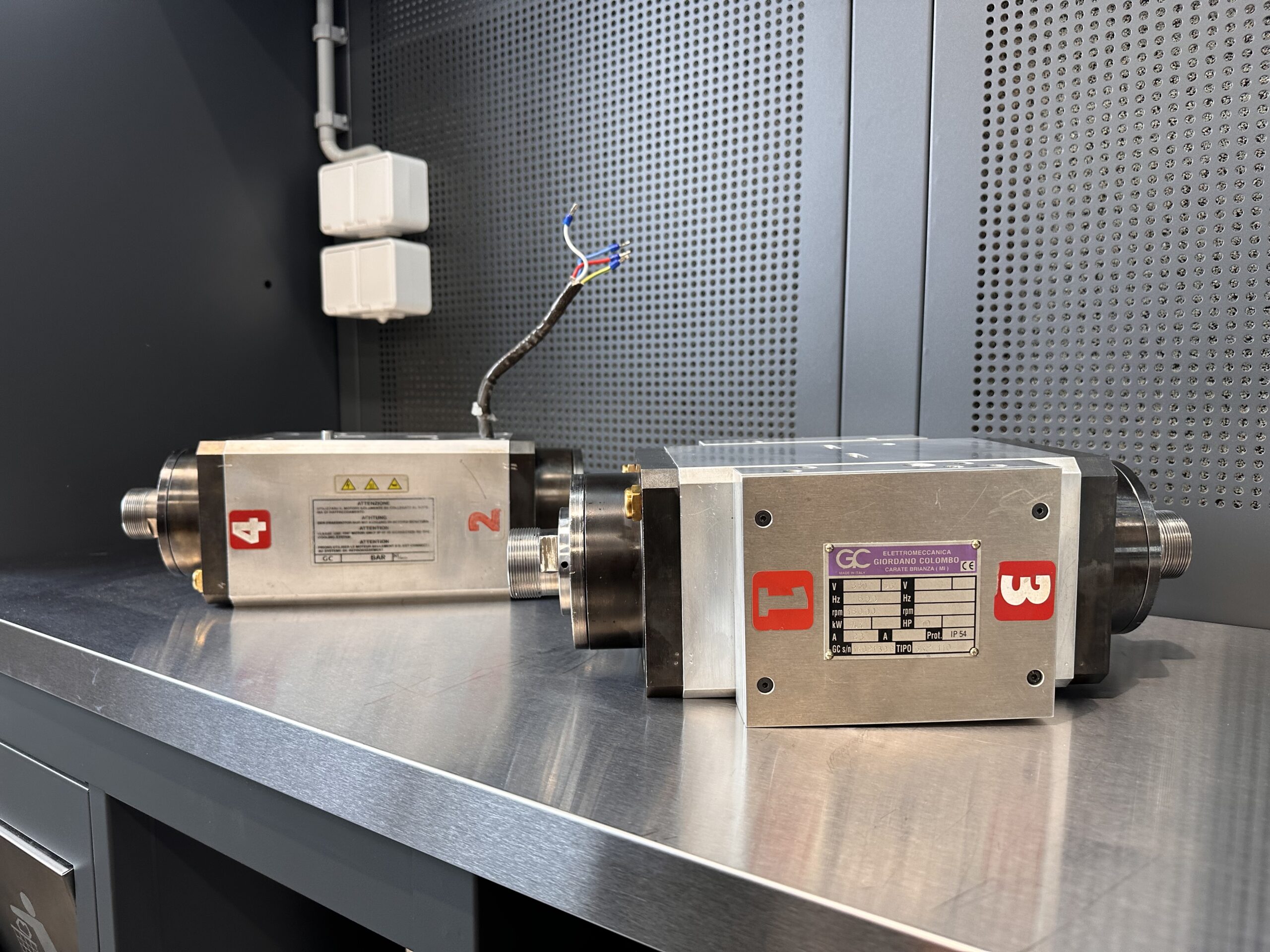

Dwa wrzeciona GIORDANO COLOMBO z gwintami ER32 podczas serwisu

Regeneracja gwintów
stożków ER32

Gwinty typu ER32 to powszechnie stosowane rozwiązanie w elektrowrzecionach z ręczną wymianą narzędzi. Umożliwiają szybkie i pewne mocowanie tulei zaciskowych, jednak przy intensywnym użytkowaniu lub niewłaściwym montażu mogą ulec wyeksploatowaniu lub uszkodzeniu.

W przypadku wrzecion GIORDANO COLOMBO zastosowaliśmy specjalistyczną procedurę regeneracji gwintów, która polegała na:

  • dokładnym oczyszczeniu i inspekcji uszkodzonych powierzchni,
  • precyzyjnym rozwierceniu i przygotowaniu pod nowy wkład gwintowany,
  • montażu tulei naprawczej zgodnej z normą ER32,
  • testach momentu dokręcania i współosiowości narzędzia.

Dzięki tej procedurze udało się całkowicie przywrócić funkcjonalność mocowania narzędzi, a dodatkowo zwiększyć trwałość gwintu na dalszy okres eksploatacji.

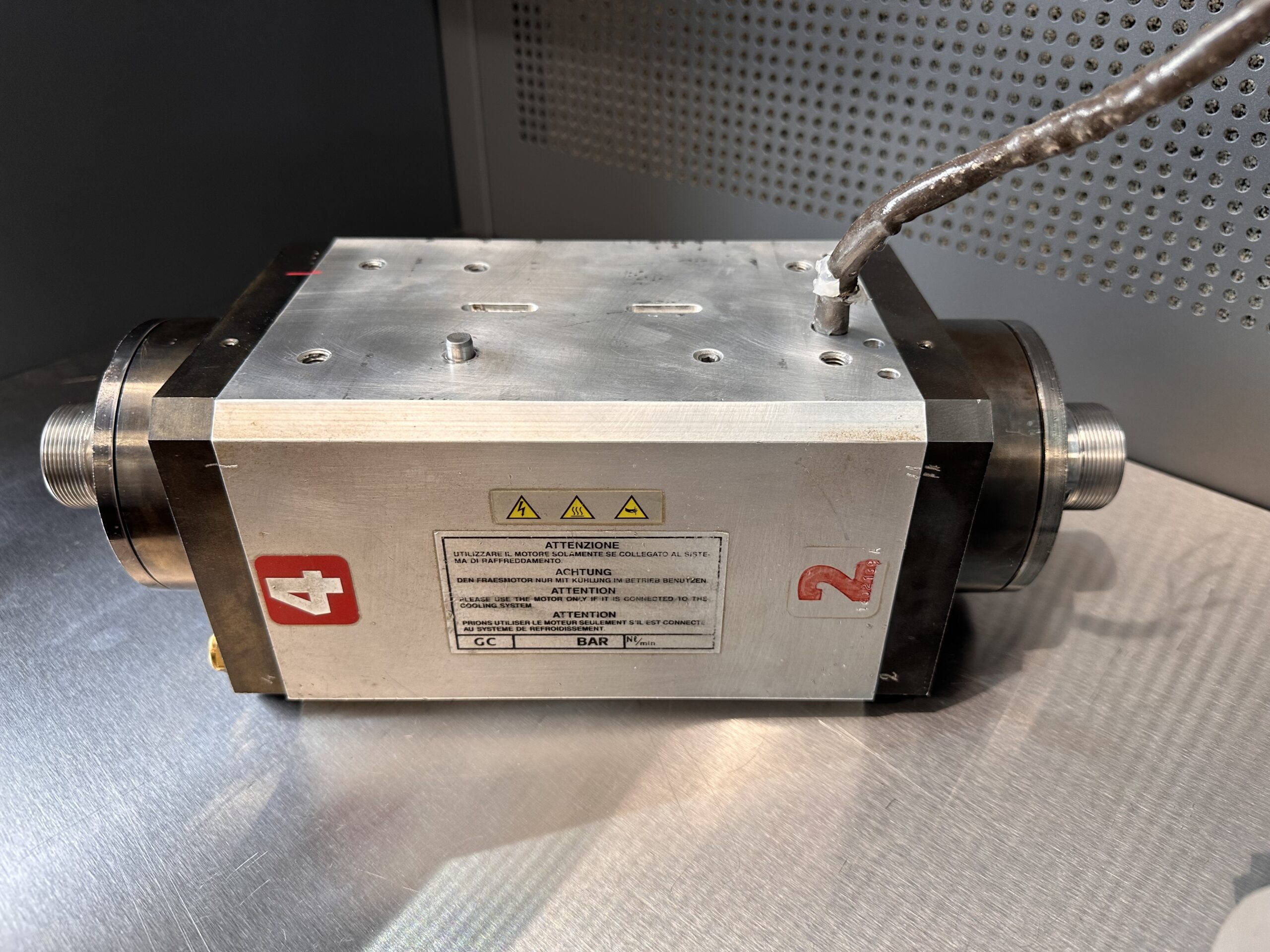

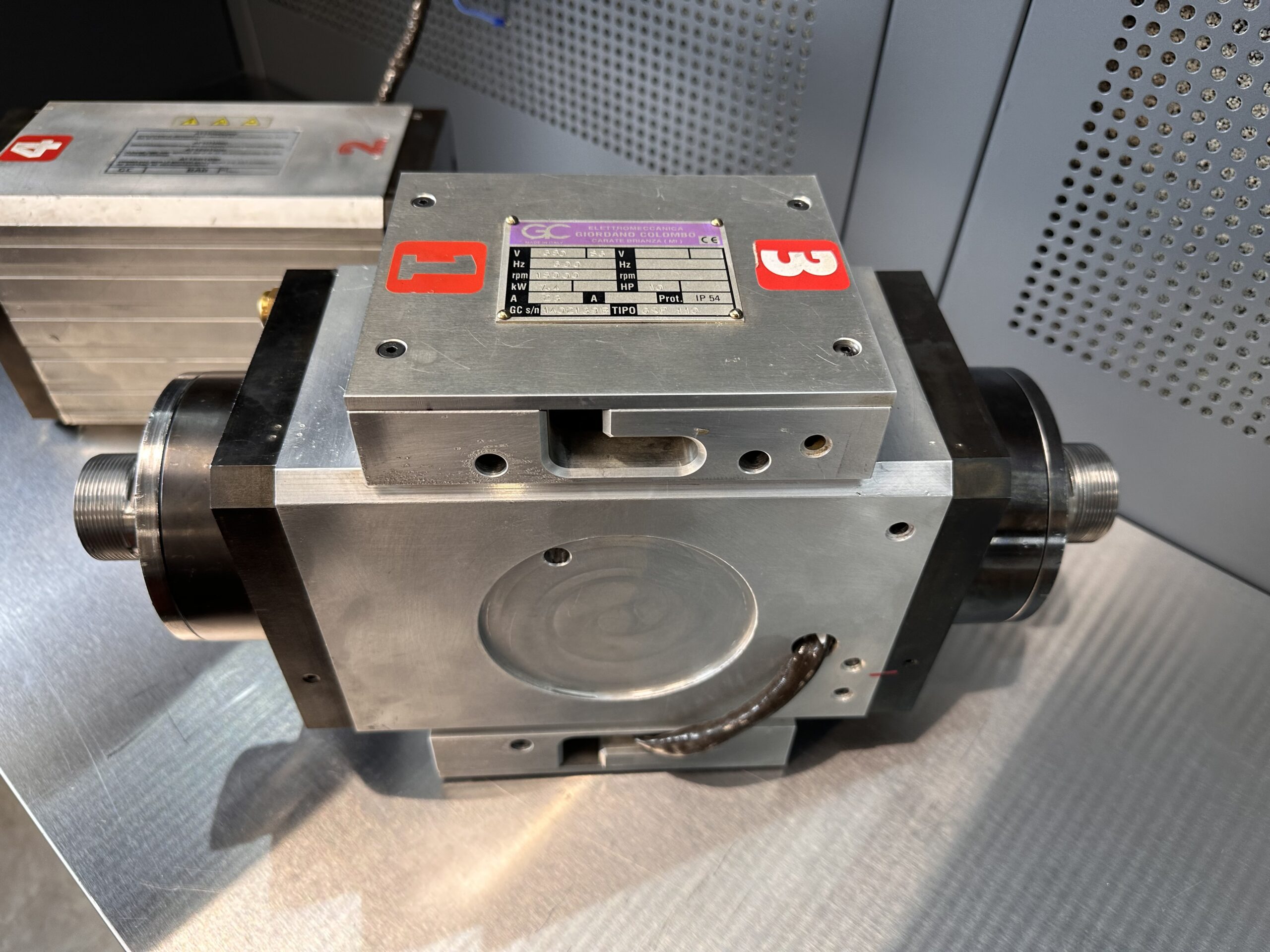

Naprawa wrzeciona GIORDANO COLOMBO z gwintem ER32 Regeneracja wrzeciona GIORDANO COLOMBO z gwintem ER32

Wymiana łożysk
precyzyjnych wrzecionowych

Oba elektrowrzeciona zostały rozebrane, oczyszczone i poddane dokładnej ocenie stanu technicznego komponentów wewnętrznych. Zastosowane łożyska wykazywały oznaki zużycia – zarówno ślady zatarcia, jak i przebarwienia od przegrzania.

Wymiana odbyła się zgodnie z procedurą:

1. Dobór łożysk klasy P4 od producentów specjalizujących się w technologii wrzecionowej,
2. Montaż w środowisku o kontrolowanej temperaturze,
3. Kontrola luzu wstępnego,
4. Smarowanie zgodnie z wytycznymi producenta wrzeciona.

Po wymianie wrzeciona zostały poddane kilkugodzinnemu procesowi docierania oraz testom obciążeniowym. Dzięki temu klient otrzymał dwa komponenty w pełni gotowe do precyzyjnej pracy.

Wrzeciono GIORDANO COLOMBO o prędkości 18 000 obr/min w serwisie

Wyważanie elektrowrzecion
w klasie dokładności 0.4G

Jednym z kluczowych etapów całej regeneracji było wyważanie dynamiczne wrzecion, przeprowadzone na specjalistycznej wyważarce, pozwalającej uzyskać klasę dokładności 0.4G. Jest to parametr nieosiągalny w standardowych serwisach przemysłowych – odpowiadający poziomowi fabrycznemu lub wyższemu.

Proces wyważania obejmował:

  • Kalibrację czujników drgań i ustawienie osi obrotu,
  • korekcję masy na wirniku poprzez nawiercenie lub doważenie specjalnymi wkładkami,
  • pomiary końcowe oraz zapis protokołu wyważania.

Efekt? Znaczące ograniczenie drgań, niższy poziom hałasu i mniejsze obciążenie łożysk w trakcie pracy, co przekłada się na dłuższą żywotność całego zespołu wrzeciona.

Marka GIORDANO COLOMBO
włoska precyzja i innowacja

GIORDANO COLOMBO to włoski producent elektrowrzecion, który od dekad dostarcza komponenty dla zaawansowanych maszyn CNC. Wrzeciona tej marki wyróżniają się:

  • wysoką niezawodnością,
  • świetnym stosunkiem masy do mocy,
  • możliwością pracy z bardzo dużymi prędkościami obrotowymi,
  • szeroką gamą rozwiązań – od modeli chłodzonych powietrzem po elektrowrzeciona chłodzone cieczą, do pracy ciągłej.

Regeneracja takich jednostek wymaga nie tylko doświadczenia, ale też dostępu do komponentów najwyższej klasy oraz narzędzi pozwalających przywrócić oryginalne parametry lub je nawet przewyższyć.

Podsumowanie

Dwuwrzecionowa naprawa GIORDANO COLOMBO to kolejny przykład kompleksowej obsługi w naszym serwisie. Klient otrzymał nie tylko w pełni sprawne i wyważone wrzeciona, ale również dokumentację wykonanych prac, protokoły pomiarowe oraz wsparcie techniczne.

Zastosowane procedury są zgodne z najwyższymi standardami branżowymi.

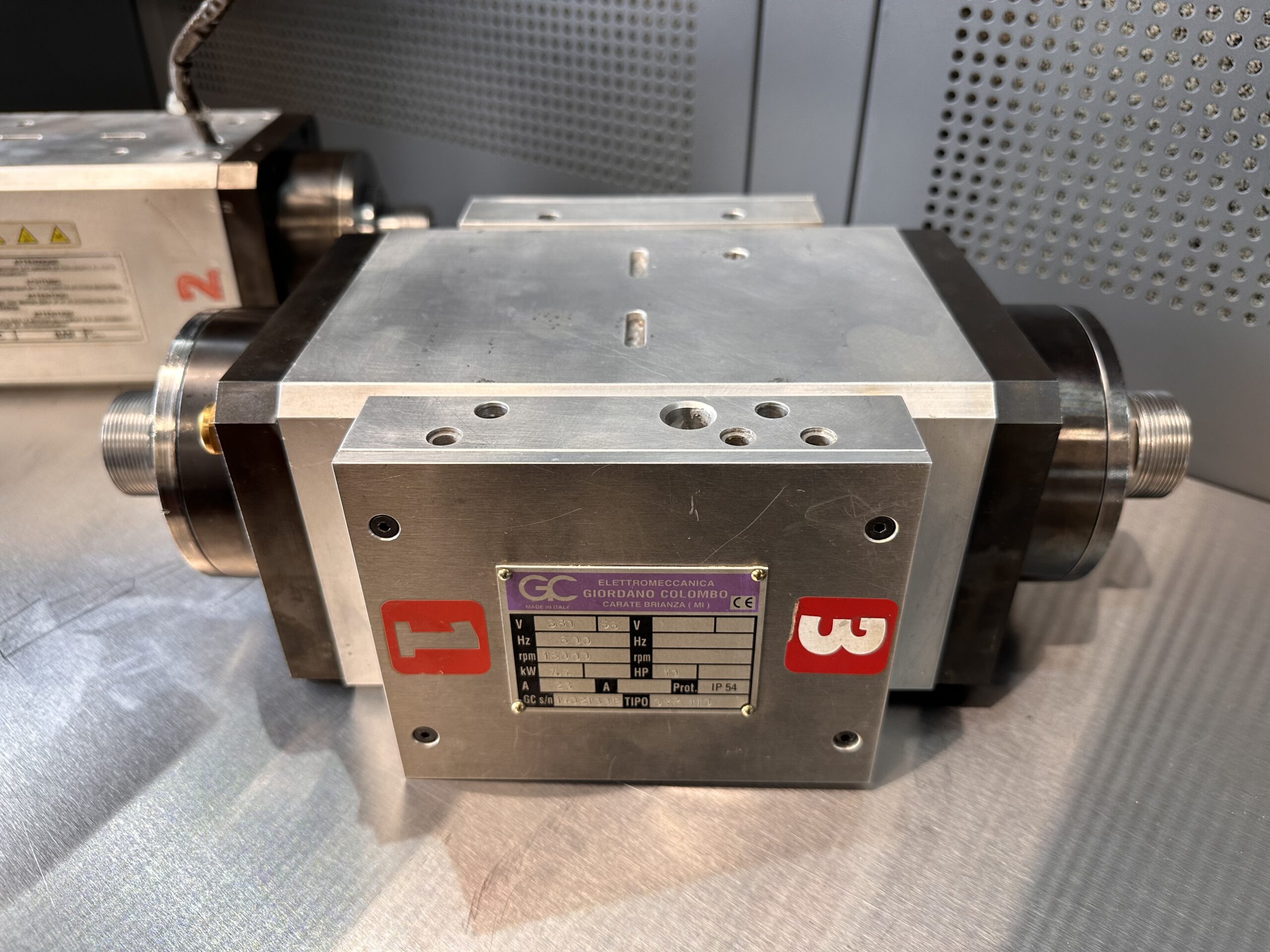

Serwis wrzeciona GIORDANO COLOMBO z gwintem ER32
